آپریٹنگ حدود:

● درجہ حرارت: -20 ℃ - +220 ℃

● پریشر: ≤ 25 بار

● رفتار: ≤ 16m/s

● شافٹ سائز: 25 ملی میٹر - 100 ملی میٹر

مواد:

● سیل کے حلقے: رال کاربن، اینٹیمونی کاربن، SIC، SSIC، ٹنگسٹن کاربائیڈ

● Elastomer: FKM, FFKM, EPDM, AFLAS, NBR

● دھاتی حصہ: SS304, SS316, Duplex, Hastelloy C, 904L

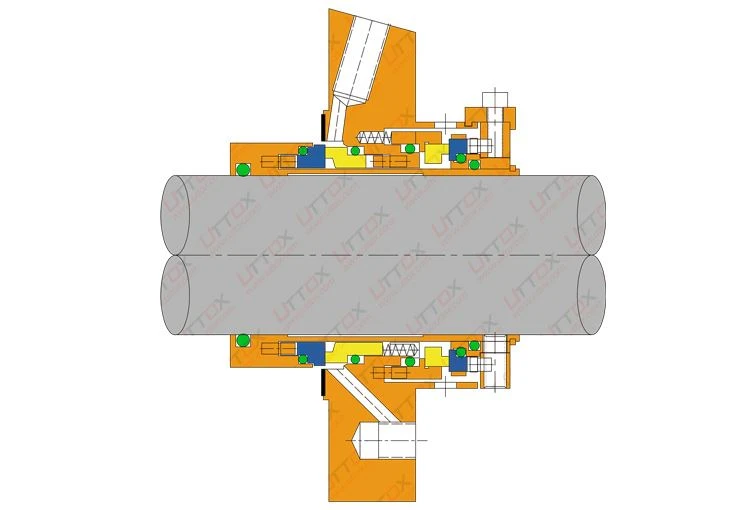

اسمبلی Dwg:

طول و عرض (ملی میٹر):

D1	D2	D3 منٹ	D3 MAX	L4	L5	L6	L7	a2	D7	S
25	43	44	51.5	25.4	86.5	53.4	33.1	62	105	13.2
28	46	47	52	25.4	86.5	53.4	33.1	61	105	13.2
30	48	49	56	25.4	86.5	53.4	33.1	67	105	13.2
32	49.8	51	57	25.4	86.5	53.4	33.1	70	110	13.2
33	49.8	51	57	25.4	86.5	53.4	33.1	70	110	13.2
35	53	54	61.5	25.4	86.5	53.4	33.1	72	113	13.2
38	56	57	66	25.4	86.5	53.4	33.1	75	123	13.2
40	58	59	68	25.4	86.5	53.4	33.1	77	123	14.2
42	60.5	61.5	69.5	25.4	86.5	53.4	33.1	80	133	14.2
43	60.5	61.5	70.5	25.4	86.5	53.4	33.1	80	133	14.2
45	62.5	64	73	25.4	86.5	53.4	33.1	82	138	14.2
48	65.6	67	75	25.4	86.5	53.4	33.1	85	138	14.2
50	68	69	78	25.4	86.5	53.4	33.1	87	148	14.2
53	72	73	87	25.4	86.5	53.4	33.1	97	148	18
55	73	74	83	25.4	86.5	53.4	33.1	92	148	18
60	78	79	91	25.4	86.5	53.4	33.1	102	157	18
65	84.8	85.7	98.5	25.4	86.5	53.4	33.1	109	163	18
70	93	95	108	25.4	86.5	53.4	33.1	118	178	18
75	100	101.6	118	28	108	63.9	44.1	129	190	18
80	106.4	108	124	28	108	63.9	44.1	135	195	18
85	109.5	111.1	128	28	108	63.9	44.1	139	198	22
90	115.9	117.5	135	28	108	63.9	44.1	145	205	22
95	119.1	120.7	138	28	108	63.9	44.1	148	208	22
100	125.4	127	144	28	108	63.9	44.1	154	218	22

*متعلقہ تعارف*

مکینیکل مہروں کی دیکھ بھال کا عام احساس:

مکینیکل مہر کی صفائی اور معائنہ؛

مکینیکل مہر اسمبلی کی مہارت معیاری جانچ؛

متحرک اور ساکن حلقوں کے آخری چہروں کو پیسنا؛

بش ویو؛

سگ ماہی کی انگوٹی کا منظر؛

موسم بہار کی جانچ؛
